ビームライン概要
硬X線領域の X 線吸収微細構造 （XAFS）測定を行い、材料中の原子の結合状態や局所構造を解析する。 硬X線 XAFS 測定の高い需要に応えて、 BL5S1 と同等のスペックを満たしつつ、 更なる高エネルギー側での利用をサポートすることを目的する。 現在チタン （Ti）からカドミウム（Cd）までのK-吸収端、セシウム（Cs）からビスマス（Bi）のL-吸収端を測定対象としている。 BL5S1 と同様に透過法、 7素子シリコンドリフト検出器による蛍光法、 転換電子収量法による測定が可能であり、 水素・酸素供給排気設備と、 in-situ XAFSフローセルを使用した時分割測定も可能である。
| 光エネルギー | 5～26 keV (0.25～0.05 nm) |
|
ビームサイズ
|
0.40 mm×0.30 mm (幅×高さ：通常集光時) |
| 分解能(E/ΔE) | 7000 @12keV （※ Si (111) 計算値） |
|

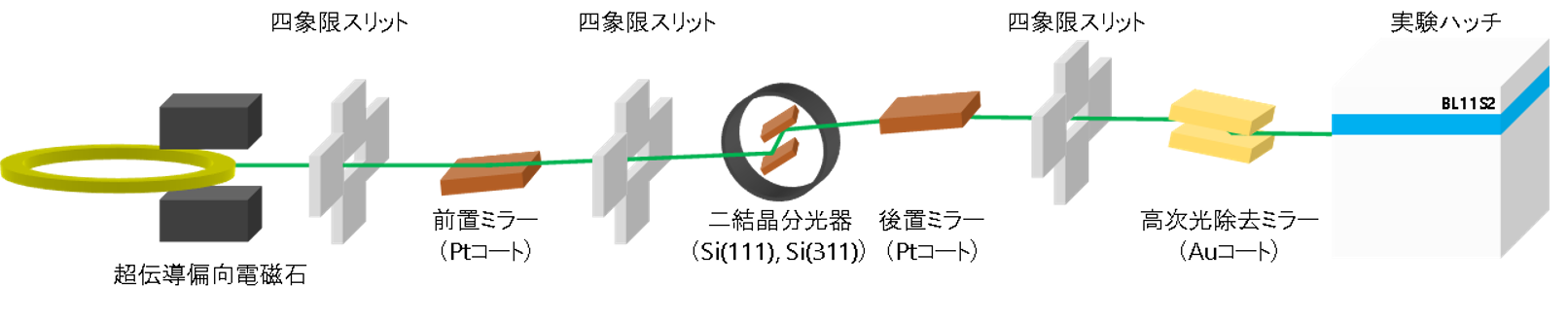

光学系 |
|
|

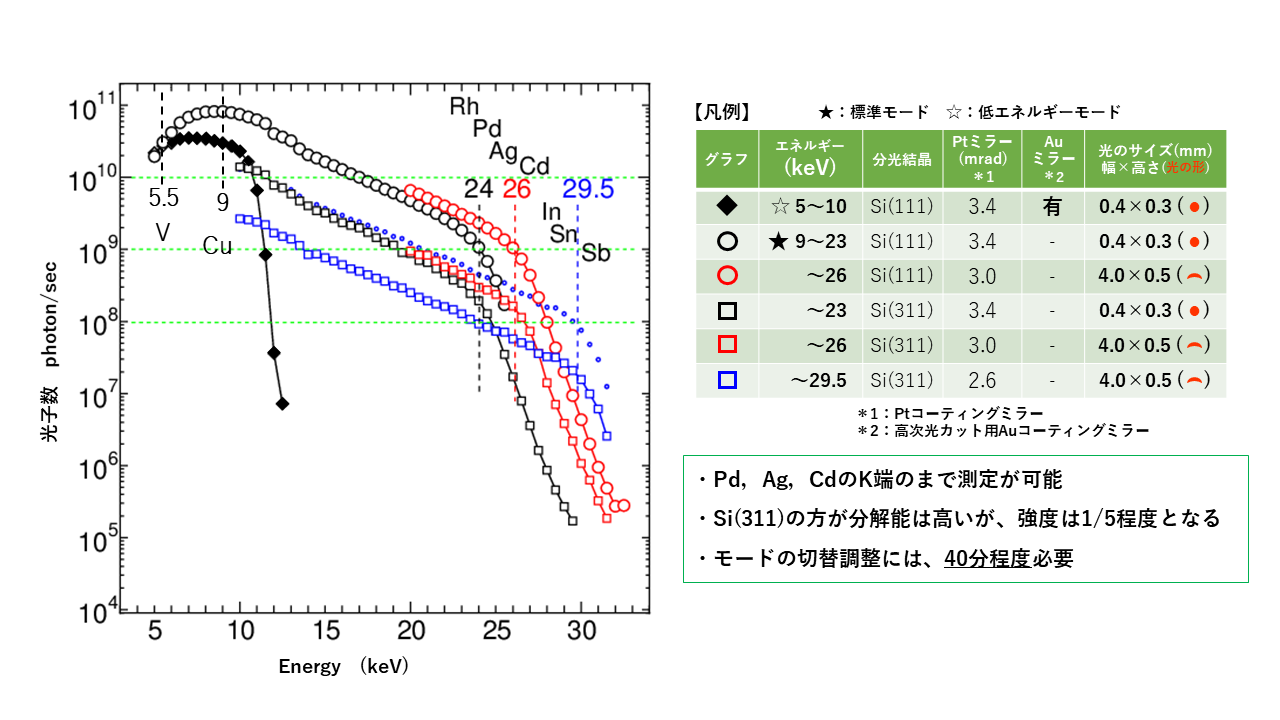

光子数 |
|
|

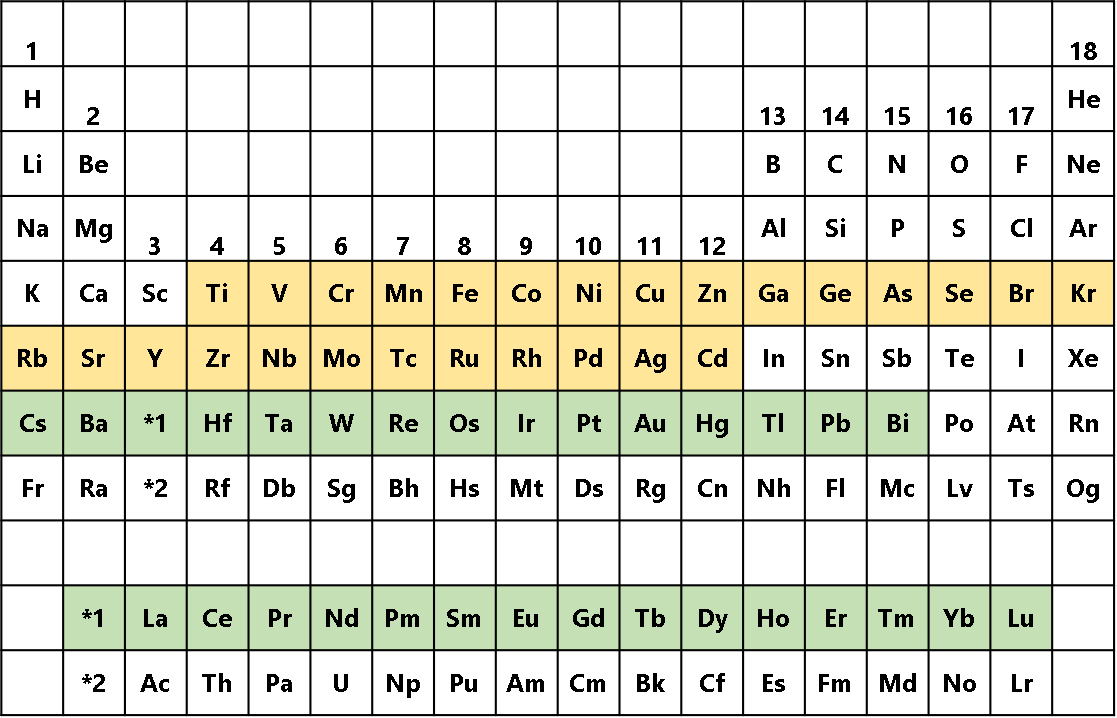

測定可能元素
|
 ※黄色 : K吸収端
緑色 : L吸収端
|

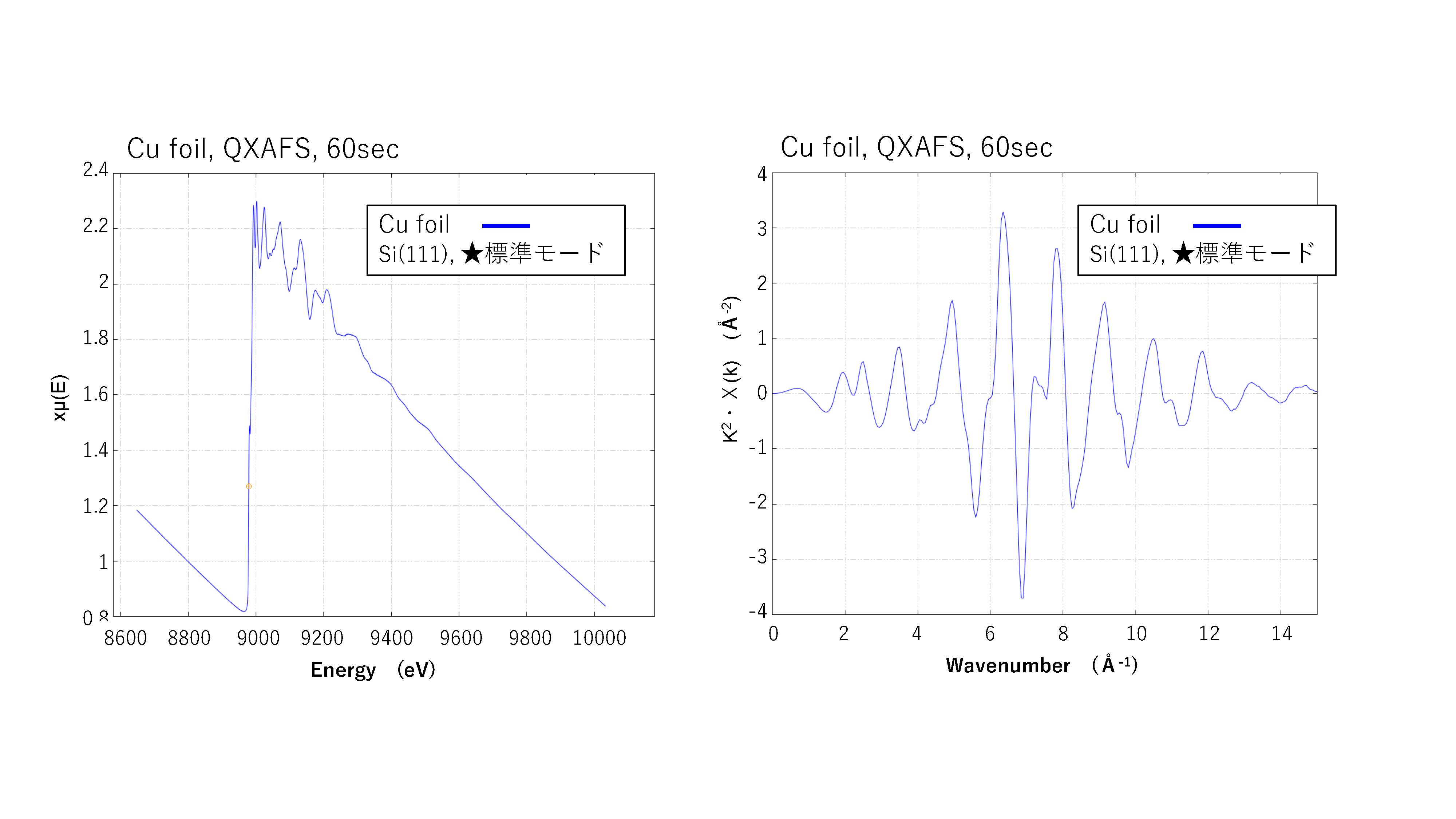

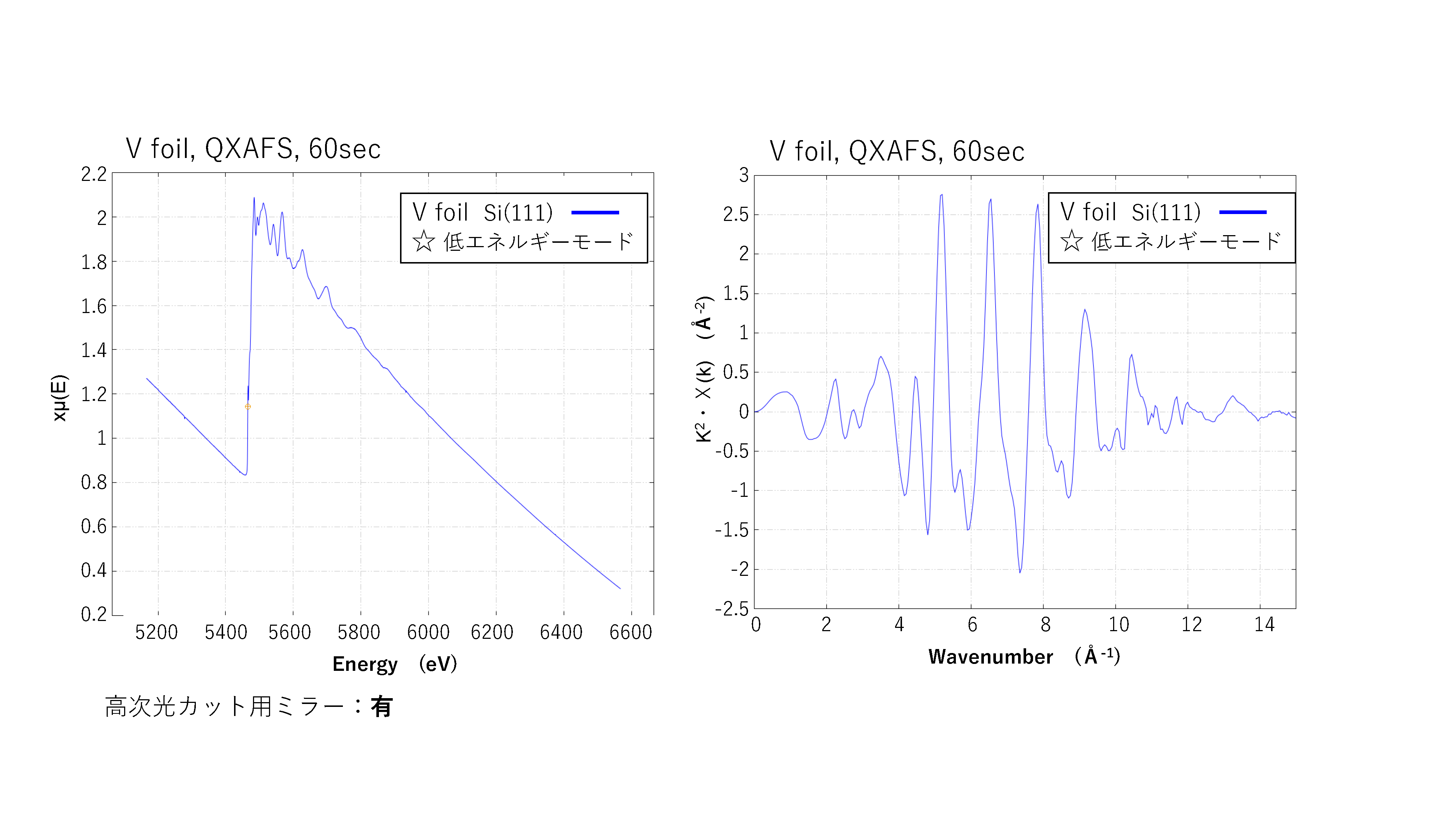

典型的な測定例 (V，Cu foil K-edge XAFS)

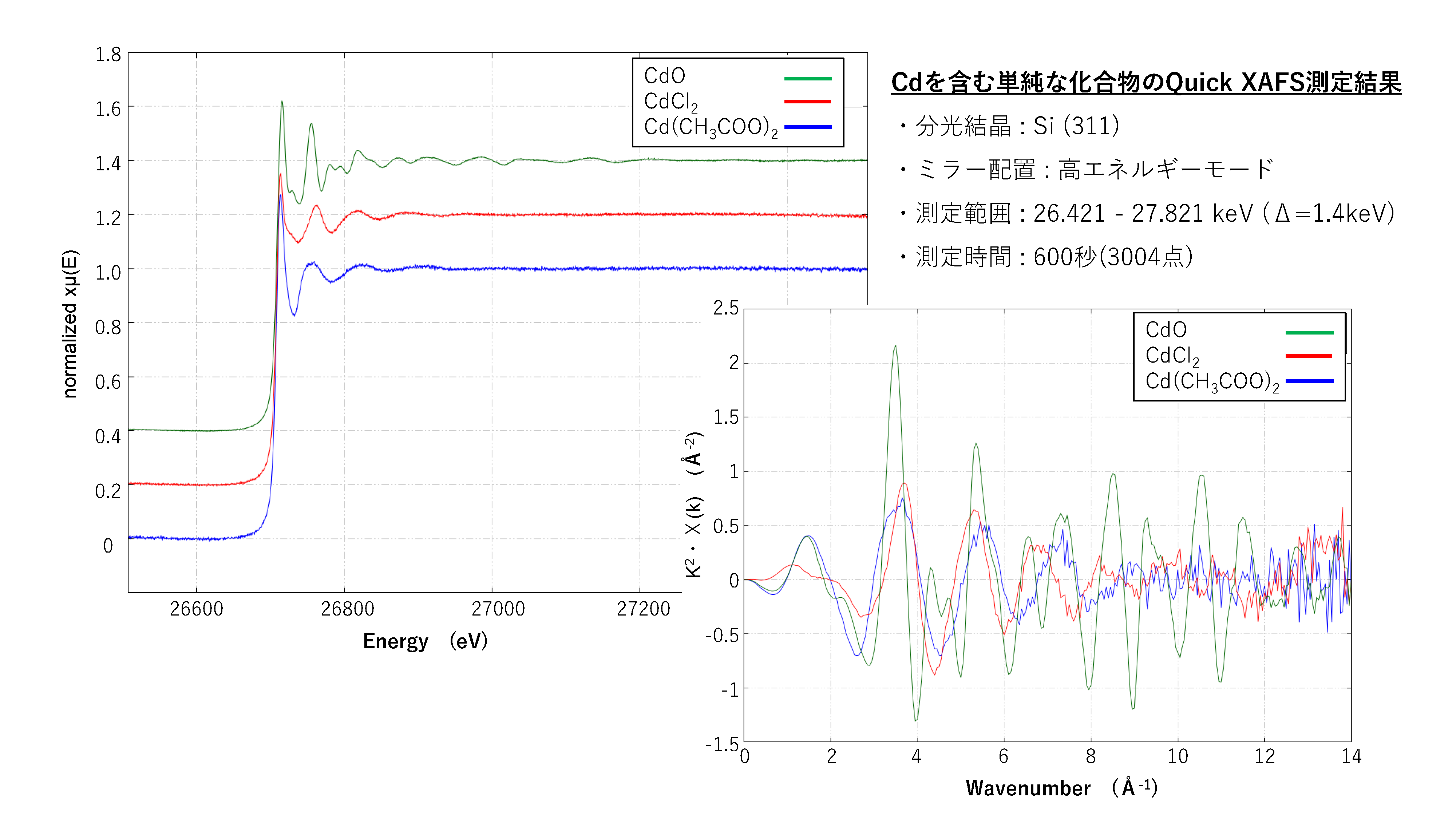

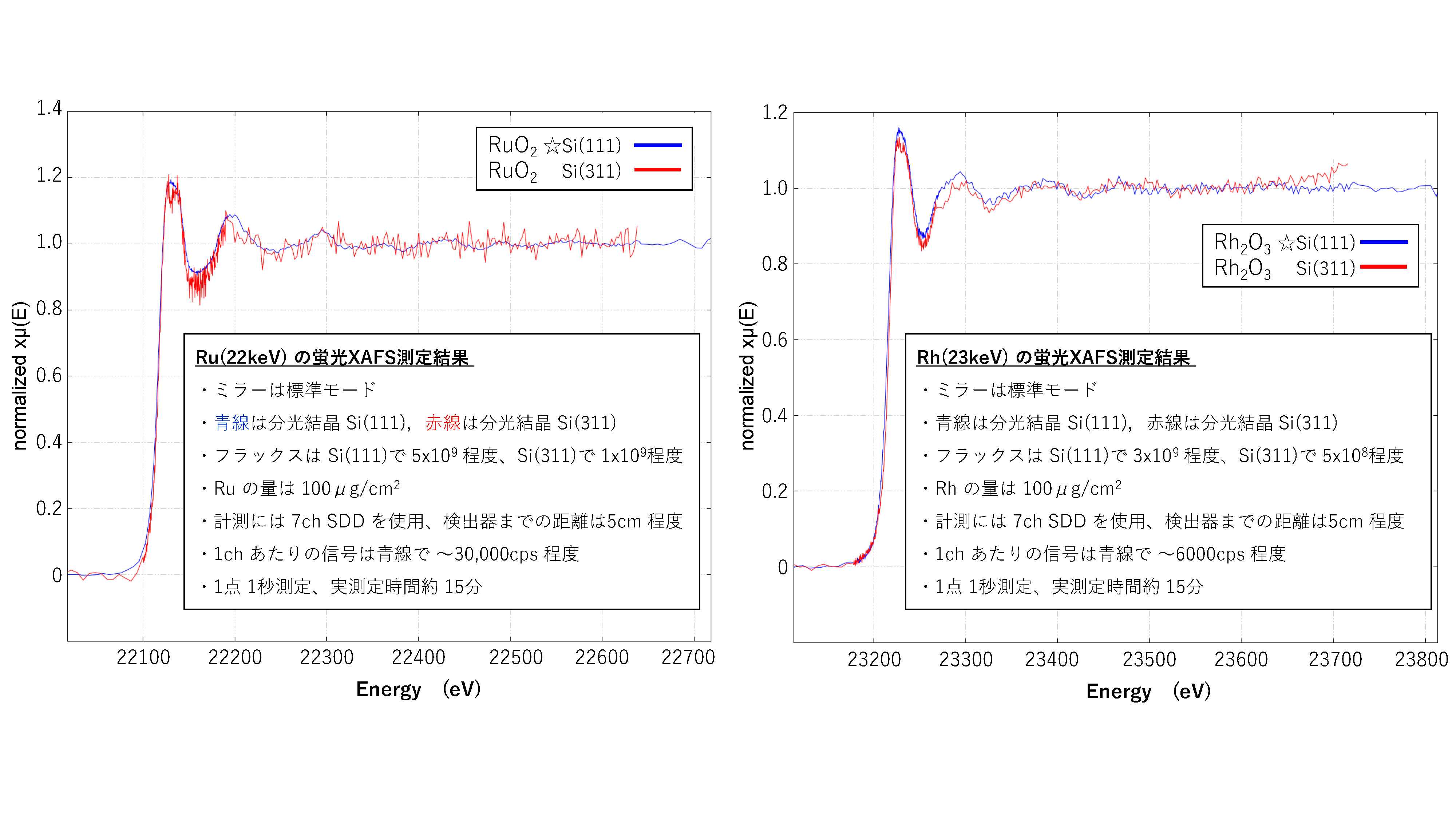

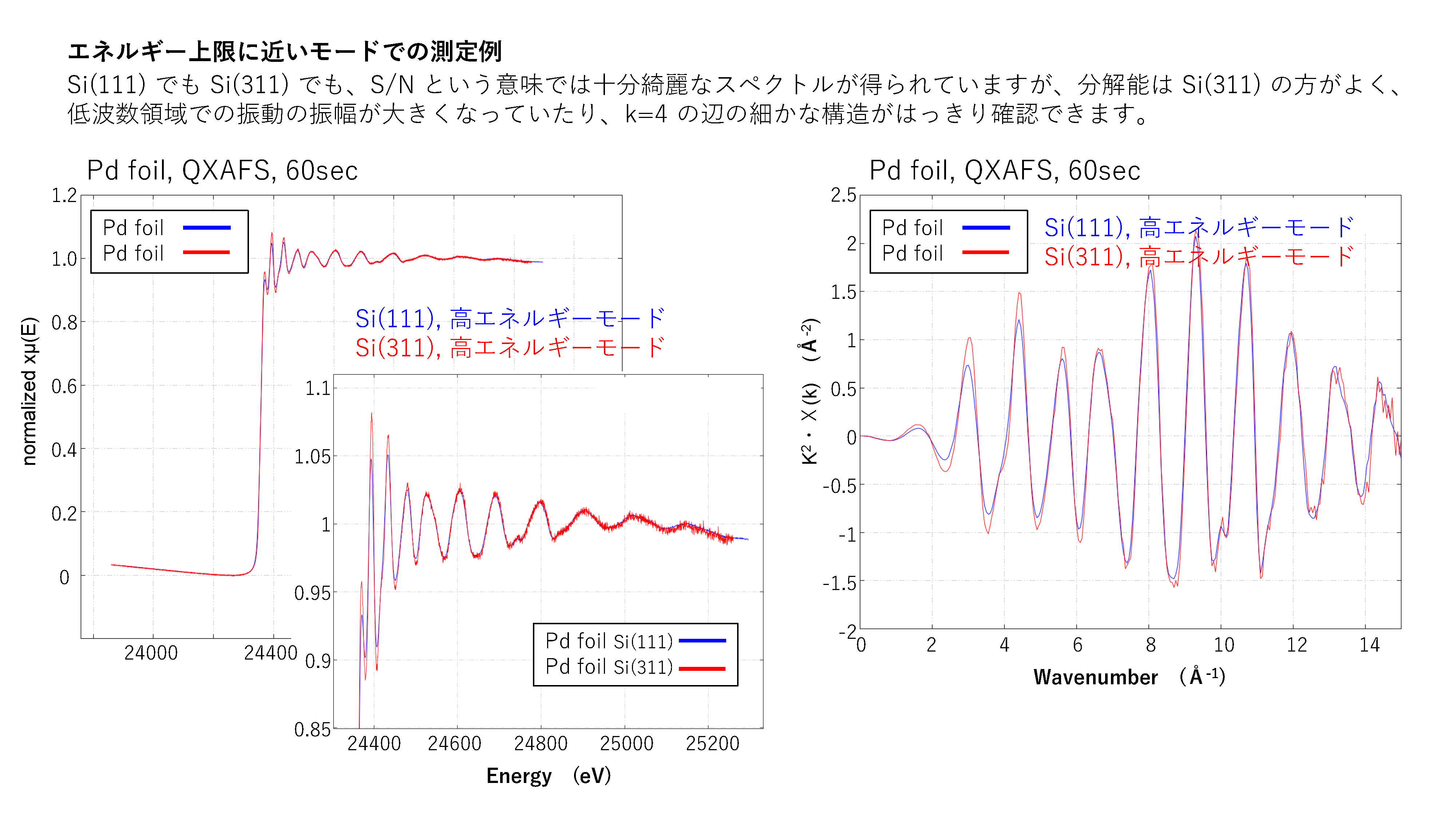

測定事例
現在の整備状況
XAFS 測定環境
- Step Scan XAFS
- Quick XAFS (透過法、転換電子収量法)
- マイクロ XAFS (キャピラリー集光： 20 μm） (事前相談推奨)
- マッピング XAFS (事前相談推奨)
- クライオスタット (RT ～ 11K) (事前相談推奨)
- 2D、3D XAFSの測定をご検討の方は、利用申請の前に必ずご相談ください。
検出器
- イオンチェンバ
- 7素子シリコンドリフト検出器 (SDD)
- 転換電子収量法用検出器 (蛍光法併用可能) ※サンプルサイズ 30 mm角以内 厚さ 5 mm以内推奨
参照試料

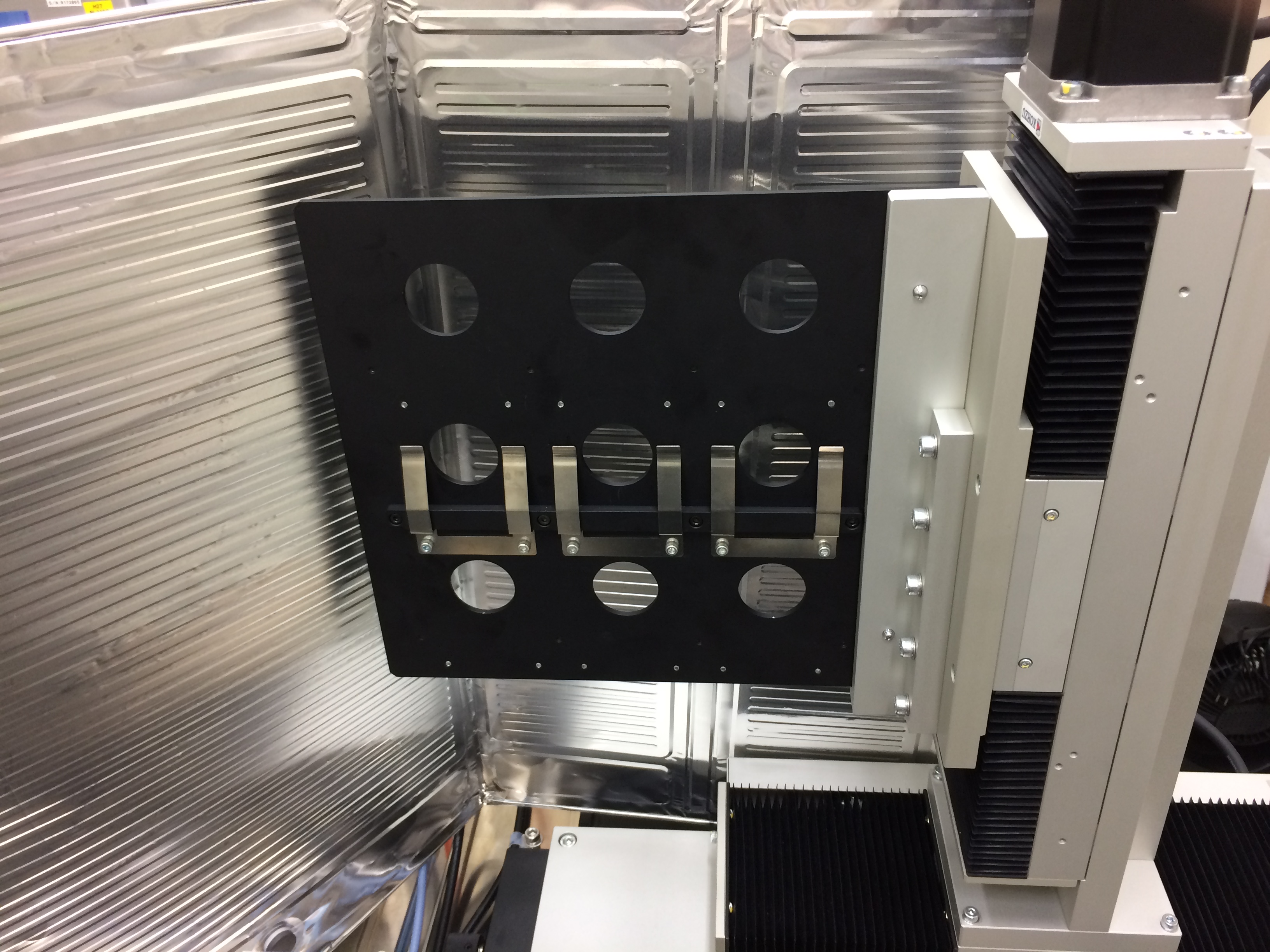

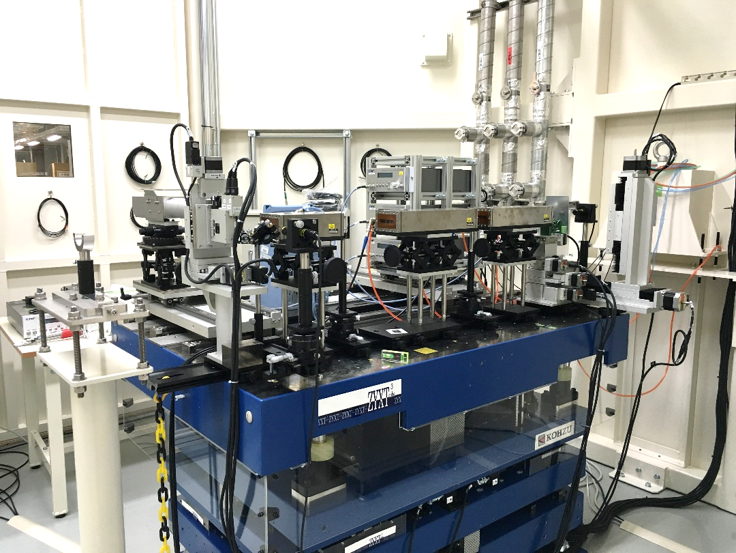

汎用 XZ ステージ（9連試料交換器付き）

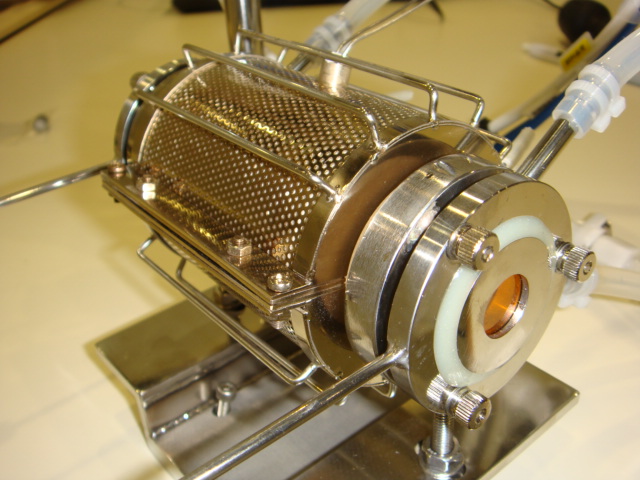

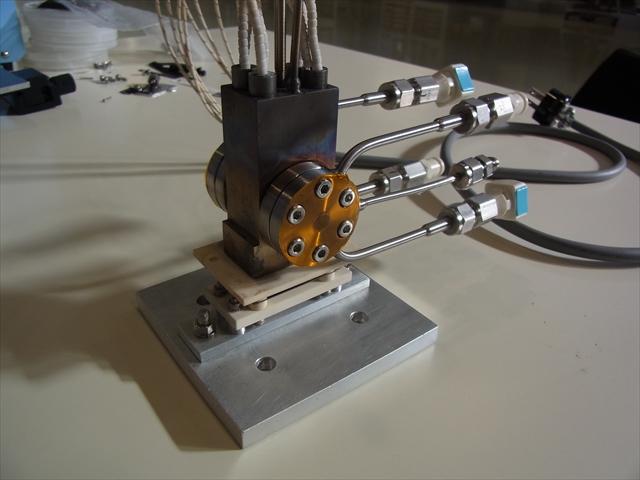

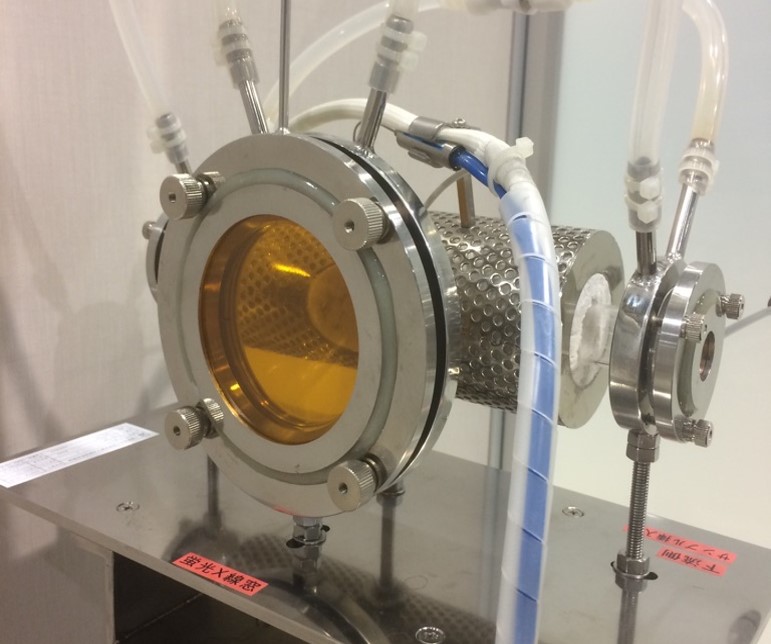

In situ XAFS フローセル
| 昇温限界温度(℃) | 昇温速度(℃/min) | |
| 金属セル※ | 650 | ～ 10 |
| 透過用石英セル | 900 | ～ 30 |
| 蛍光用石英セル | 800 | ～ 30 |
※断熱材ありの限界温度 400℃以上の高温域における使用は、石英セルの使用を強く推奨します。
| ガス種 | 使用可能流量 (ml/min) | 使用可能濃度 (%) |
| H2 | 4 ～ 100 | ～ 100 |
| O2 | 4 ～ 200 | ～ 100 |
| N2 | 10 ～ 500 | ～ 100 |
| He | 10 ～ 500 | ～ 100 |
※低流量 (10 ml以下)での利用は安定性の問題からおすすめしておりません。
ガスin out配管 : 1/8 inch Swagelok
サンプルホルダーに関する情報 pdf
リークチェック用のポーダブルガス検知器 (理研計器 SP-220 TYPE SC、GL Sciences LD239)を常備しています

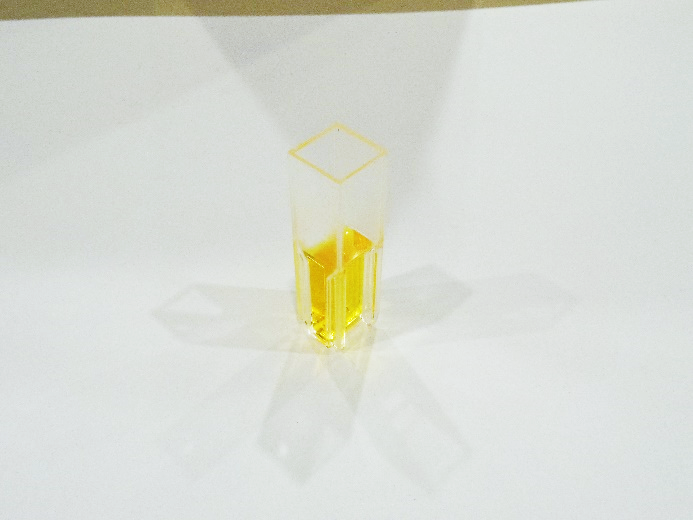

溶液セル
溶液試料の測定のためのPMMA (アクリル)セルを常備しています (品番 : アズワン BRA759116)
光路長 5 mm or 10 mm (画像は5mmのもの)

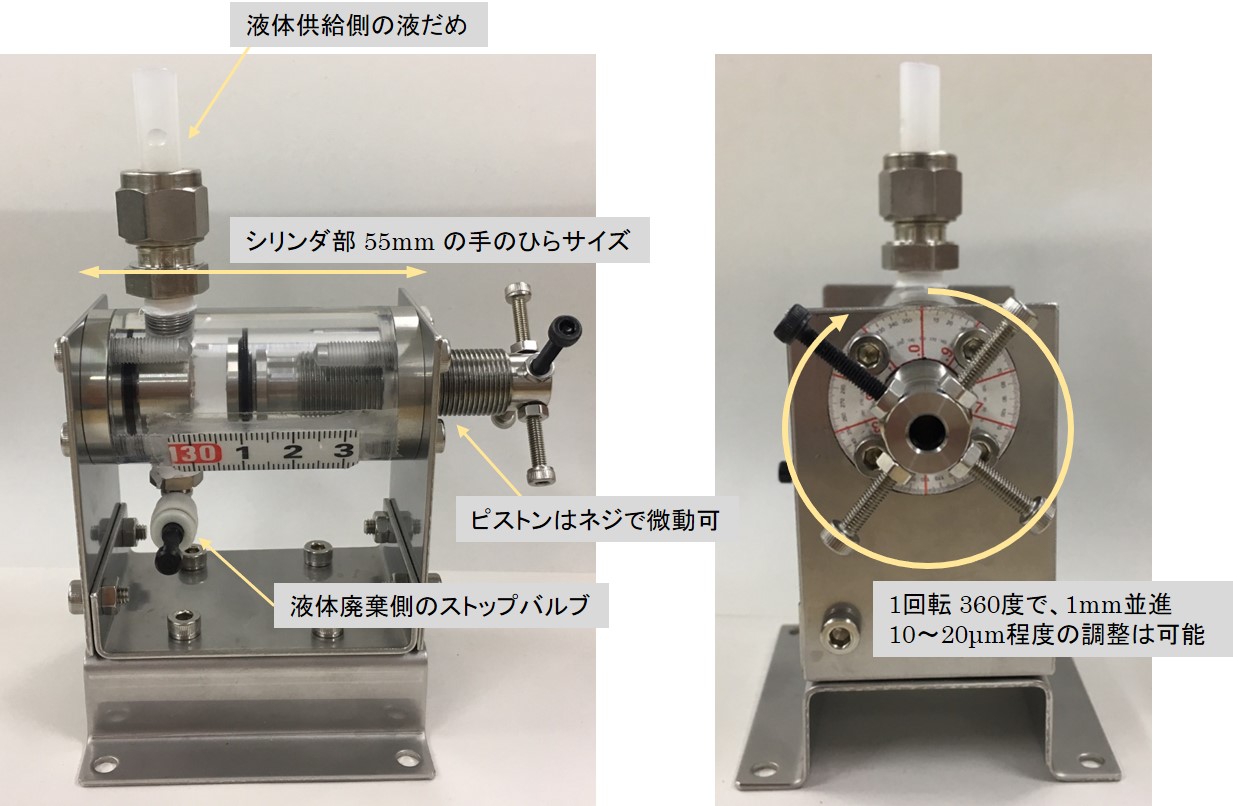

溶液層の厚みを変更できるセルもございます。使用の際には必ず事前相談をお願いいたします。
溶液試料の準備方法などの詳細は こちら
参考資料・マニュアル等
解析ソフト Athena, Artemisに関するマニュアル
| Title | Updated | Files |
| Athena のインストール方法及びデータの開き方 | 2023.2.15 | |
| Athena の便利な使い方 | 2018.10.9 | |
| AthenaのMain windowの使い方とXANES解析例の紹介 |
2023.6.13 | pdf / data |
| AthenaとArtemisを用いたEXAFSの解析方法の紹介 | 2023.10.17 | pdf / data |
| Athena のマニュアルの日本語訳(作成 / 近畿大学 朝倉 博行先生) | site | |
| Athena,Artemis チュートリアル(作成 / 近畿大学 朝倉 博行先生) | site |
試料準備についてのマニュアル (ペレット作製等)
| Title | Updated | File |
| 透過法用ペレット作製マニュアル | 2023.10.4 | |
| マグネット乳鉢によるペレット用粉末の半自動混合 | 2019.4.19 | |
| ダンシングミルによるペレット用粉末の自動混合 | 2019.4.19 | |
| 溶液サンプルの準備方法 | 2023.6.26 | |
| 49連サンプルチェンジャーへのサンプル取付方法 | 2021.10.28 |
ソフトウェア
| Title | Updated | File | Notes |
| 透過XAFS用溶液サンプル計算 | 2020.5.13 | xlsm | 編集及びマクロを有効にすると使用できます |
| 蛍光XAFS時のROI再設定ソフト MCAROI | 2023.1.10 | zip | インストール方法などはマニュアルを参照してください。 |
リンク集
・名古屋大学シンクロトロン光研究センター 硬X線ＸＡＦＳグループのページ
・SPring-8 硬X線XAFSビームライン BL01B1、BL14B2
・KEK-PF PF-XAFS
ご不明な点、事前相談はコーディネータまで
（更新2024.2.28)
